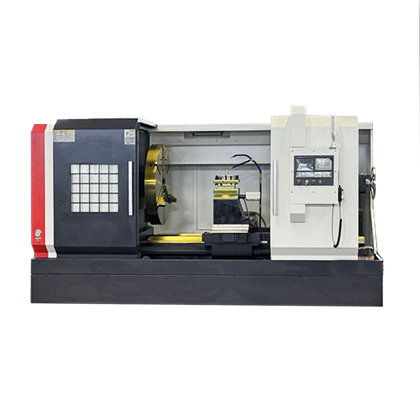

ماشین ابزارهای CNC با کارایی بالا-برای ماشینکاری قطعات فلزی
● در ماشین های تراش افقی، دوک به صورت افقی قرار می گیرد و در نتیجه مرکز ثقل پایینی پس از بستن قطعه کار ایجاد می شود و ثبات چرخشی بالایی را تضمین می کند. این باعث می شود آنها برای ماشینکاری شفت های بلند، دیسک ها و قطعات پیچیده چرخشی (مانند شفت، آستین، فلنج و چرخ دنده) مناسب باشند.
● این ماشینهای تراش معمولاً دارای یک بستر یک تکه ریختهگری یا جوشی هستند که ساختاری مستحکم و مقاومت در برابر ارتعاش قوی را ارائه میدهند که امکان برش با شدت بالا و کاهش لرزش و تغییر شکل در حین ماشینکاری را فراهم میکند.
● تراشهای افقی CNC از گسترش مدولار پشتیبانی میکنند، مانند افزودن نگهدارندههای ابزار برقی، پشتهها و نوار نقالههای تراشه، برای انطباق با نیازهای مختلف ماشینکاری.
| پارامترهای اصلی | واحد | CK6150-1000 |
| حداکثر قطر چرخش تخت | میلی متر | 500 |
| قطر چرخش | میلی متر | 500 |
| حداکثر طول قطعه کار | میلی متر | 1000 |
| حرکت محور X/Z | میلی متر | 220/1000 |
| واحد حرکت محور X/Z | میلی متر | 0.001 |
| مخروطی سوراخ دوک | M6 | |
| محدوده سرعت اسپیندل | گیربکس 3 سرعته دستی | |
| روش بستن قطعه کار | میلی متر | دستی |
| قدرت موتور اصلی | کیلووات | 7.5 |
| محور X/Z | N.m | 5/7.5 N.m |
| سرعت تراورس سریع X/Z | میلی متر | 6/8 |
| ابعاد نگه دارنده ابزار | میلی متر | 25*25 |
| دقت تکرارپذیری نگهدارنده ابزار | میلی متر | کمتر یا مساوی 0.004 |
| نوع دمپایی | دستی | |
| قطر آستین دم | میلی متر | 65 |
| سفر آستین دم | میلی متر | 150 |
| سوراخ مخروطی دم | Mohs 5 | |
| ابعاد ماشین ابزار (طول * عرض * ارتفاع) | میلی متر | 2550*1410*1540 |
| تقاضای برق (قدرت/جریان) | KW/A | 9 |
ویژگی های ماشین ابزار
تولید قابل تنظیم در صورت درخواست در دسترس است
سیستم CNC
این تجهیزات مجهز به سیستم GSK CNC است، اما زیمنس، فانوک و سایر سیستم ها نیز به عنوان گزینه در دسترس هستند.
ریل راهنمای کشویی
ریلهای راهنما دارای سطوح سختشده فراصوتی-و راهنماهای کشویی از پلاستیک مقاوم در برابر سایش هستند. مهره های راهنما یکپارچه هستند و پایداری و مقاومت در برابر سایش عالی را ارائه می دهند.
چهار-دارنده ابزار موقعیت
این دستگاه بهصورت استاندارد با یک برجک ابزار الکتریکی چهار موقعیت- ارائه میشود و میتوان دم دستی را به صورت اختیاری با یک دم هیدرولیک (6/8 موقعیت) جایگزین کرد.
پیچ سرب
از پیچ های توپی HIWIN یا PMI استفاده می کند که دقت بالایی را ارائه می دهد و دقت و استحکام ماشینکاری را بهبود می بخشد.
حوزه های کاربردی
رشته مهندسی مکانیک
رشته خودرو
زمینه ساخت و ساز
میدان هوافضا
پردازش سخت افزار
پردازش قالب
مطالعه موردی ماشینکاری تراش افقی
